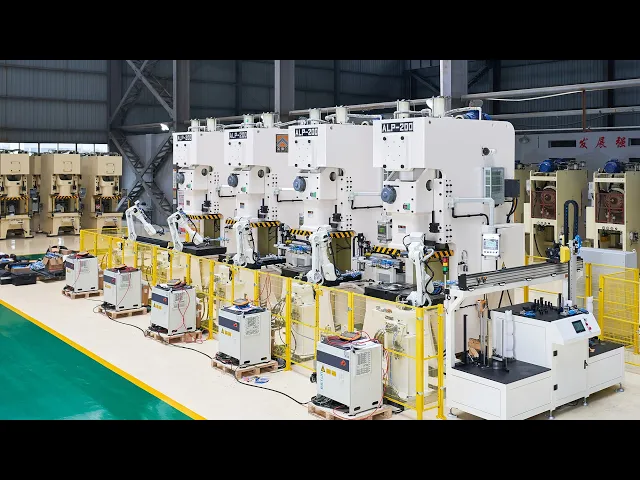

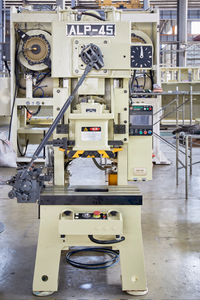

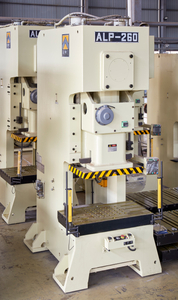

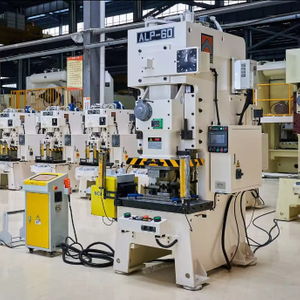

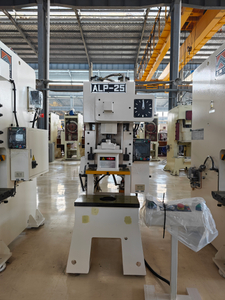

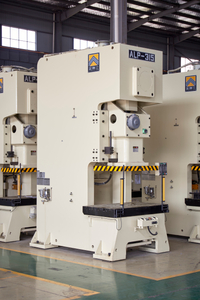

ALP シングルクランク C フレームプレス

ALPシリーズのオープン型固定卓上プレスは、板金プレス用の汎用プレスです。せん断、打ち抜き、打ち抜き、曲げ、浅絞りなどの各種冷間プレス加工に適しています。 JIS1級精度基準に厳密に従って製造されており、国内基準を上回る優れた精度を誇ります。

当社のの主要コンポーネントは Cフレームパンチプレス すべて輸入されたCNC装置によって加工されています。日本製の高品質ベアリングと輸入オイルシールライニングにより、機械の精度と寿命が保証されます。

可用性：

量：



お問い合わせバスケットに追加

特徴

Cフレームメカニカルパンチプレスの構造的特徴

1.ワンピースボディ、ボディは高品質の鋼板で溶接され、内部応力を排除するために焼き戻されています。

2.本体ガイドレールは6面ガイドを採用しており、高いガイド精度を持っています。

3.60トン以下は手動給油、80トン以上は自動給油。

4.オプションの乾式クラッチと湿式クラッチ、異常検出機能付きブレーキシステムと統合。

5.60トン以下はスライダー高さ手動調整、80トン以上は電動調整、調整速度約40mm/min、スライダー調整とバランサー圧力の連動制御、油圧保護、スライダーストローク。

6.機械には両手操作ボタンと緊急停止ボタンが装備されています。

7.デジタルダイハイトインジケーター、ダイハイトを表示するのに間に合う。

8.スライダー位置をいつでも電子クランク角表示。

9.エアエジェクター装置は、ワークピース/スクラップを金型から遠ざけ、金型を保護し、生産効率を向上させます。

仕様

Cフレームパンチプレス仕様

ALPシリーズ高精度コンパクトパワープレステクニカルパースメーター
アイテム		ALP-25		ALP-35		ALP-45		ALP-60		ALP-80		ALP-110		ALP-160		ALP-200		ALP-260		ALP-260		ALP-315
モデル		V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H
容量	トン	25		35		45		60		80		110		160		200		260		200		200
定格トン数ポイント	mm	3.2	1.6	3.2	1.6	3.2	1.6	4	2	4	2	6	3	6	3	6	3	7	3.5	7	3.5	7	3.5
速度変更	spm	60～140	130～200	40～120	110～180	40～100	100～150	35～90	80～120	35～80	80～120	30～60	60～90	20～50	40～70	20～50	50～70	20～40	40～50	20～40	40～50	20～40	40～50
安定した速度	spm	110		85		75		65		65		50		35		35		30		30		30
脳卒中	mm	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	100	250	150	250	150	250	150
ダイハイト	mm	200	215	220	235	250	265	310	340	340	380	360	410	460	510	460	510	500	550	500	550	500	550
スライド調整	mm	50		55		60		75		80		80		100		110		120		120		120
スライドエリア	mm	300×220×50		360×250×50		400×300×60		500×360×70		560×420×70		650×470×80		700×550×90		850×630×90		950×700×100		950×700×100		1400×800×100
ボルスターエリア	mm	680×300×70		800×400×70		850×440×80		900×500×80		1000×550×90		1150×600×110		1250×800×140		1400×820×160		1500×840×180		1500×840×180		1800×950×180
シャンク穴	mm	Φ38		Φ38		Φ38		Φ50		Φ50		Φ50		Φ65		Φ65		Φ65		Φ65		Φ65
メインモーター	kw.p	2.2×4		2.2×4		3.7×4		3.7×4		5.5×4		7.5×4		11×4		15×4		18.5×4		18.5×4		22×4
スライド調整装置		手動操作								電気駆動
空気圧	kg/cm2	5～6		5～6		5～6		5～6		5～6		5～6		5～6		5～6		5～6		5～6		5～6
プレスの精度		JIS1級		JIS1級		JIS1級		JIS1級		JIS1級		JIS1級		JIS1級		JIS1級		JIS1級		JIS1級		JIS1級
プレス寸法	mm	1390×920×2125		1450×990×2300		1650×1040×2390		1670×1090×2750		1820×1328×2980		1970×1458×3133		2390×1560×3610		2690×1790×4058		2865×1945×4433		2865×1945×4433		2900×1950×4600
ダイクッション容量	トン	—		2.3		2.3		3.6		3.6		6.3		10		14		14		14		14
脳卒中	mm	—		50		50		70		70		80		80		100		100		100		100
ダイクッション有効面積	mm²	—		300×230		300×230		350×300		450×310		500×350		650×420		710×480		810×480		810×480		810×480
プレス重量	トン	2.1		3		3.8		5.6		6.5		9.6		16		23		32		23		23

付属品

ALP シングルクランク C フレームプレスアクセサリ

付属品	標準	付属品	オプション
油圧過負荷保護装置	●	空気圧ダイカッション装置	○
電気式自動給油システム	●	クイックダイチェンジ装置（ダイリフタ、クランプ、ダイアームシフトモード）	○
インバータ	●	フットスイッチ	○
スライド調整装置	●	スライドノックアウト装置	○
プリセットカウンター	●	防振プレスマウント	○
ダイハイトインジケーター (ALP 60 未満)	●	光電子安全装置	○
ロータリーカムスイッチ	●	フィーダ	○
クランク角インジケーター	●	アンコイラー	○
感電カウンター	●	レベラー	○
エア源レセプタタクル	●	からくりの手	○
オーバーラン防止装置	●
メンテナンスツールボックス	●
取扱説明書	●
ダイルームライト	●
