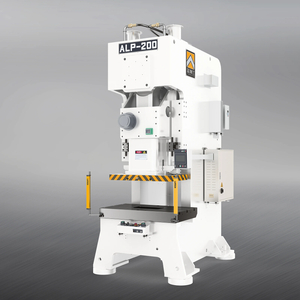

ALP 싱글 크랭크 C 프레임 프레스

ALP 시리즈 개방형 고정 테이블 프레스는 판금 스탬핑을 위한 범용 프레스입니다. 전단, 펀칭, 블랭킹, 벤딩 및 얕은 드로잉과 같은 다양한 냉간 스탬핑 공정에 적합합니다. 일본 JIS 1급 정도 규격을 엄격하게 준수하여 제작되어 국내 규격보다 우수합니다.

의 주요 구성 요소 C 프레임 펀치 프레스 는 모두 수입 CNC 장비로 가공됩니다. 일본산 고품질 베어링과 수입 오일 씰 라이닝은 기계의 정확성과 수명을 보장합니다.

유효성:

수량:



묻다 장바구니에 추가

특징

C 프레임 기계식 펀치 프레스 구조적 특성

1. 일체형 본체, 본체는 고품질 강판으로 용접되어 내부 응력을 제거하도록 강화되었습니다.

2. 바디 가이드 레일은 6면 가이드를 채택하고 가이드 정밀도가 높습니다.

3.60톤 이하의 경우 수동 윤활, 80톤 이상의 경우 자동 윤활.

4. 옵션으로 건식 클러치와 습식 클러치가 있으며 이상 감지 기능이 있는 브레이크 시스템과 통합되어 있습니다.

5. 60톤 이하의 슬라이더 높이 수동 조정, 80톤 이상의 전기 조정, 조정 속도 약 40mm/min, 슬라이더 조정 및 밸런서 압력의 연동 제어, 유압 보호 및 슬라이더 스트로크.

6. 기계에는 양손 조작 버튼과 비상 정지 버튼이 장착되어 있습니다.

7. 디지털 다이 높이 표시기, 다이 높이를 표시하는 시간.

8. 언제든지 슬라이더 위치에 대한 전자 크랭크 각도가 표시됩니다.

9.에어 이젝터 장치는 공작물/스크랩을 금형에서 멀리 유지하고 금형을 보호하며 생산 효율성을 향상시킵니다.

명세서

C 프레임 펀치 프레스 사양

ALP 시리즈 고정밀 소형 파워 프레스 기술 분석기
목		ALP-25		ALP-35		ALP-45		ALP-60		ALP-80		ALP-110		ALP-160		ALP-200		ALP-260		ALP-260		ALP-315
모델		다섯	시간	다섯	시간	다섯	시간	다섯	시간	다섯	시간	다섯	시간	다섯	시간	다섯	시간	다섯	시간	다섯	시간	다섯	시간
용량	톤	25		35		45		60		80		110		160		200		260		200		200
정격톤수점	mm	3.2	1.6	3.2	1.6	3.2	1.6	4	2	4	2	6	3	6	3	6	3	7	3.5	7	3.5	7	3.5
속도 변화	spm	60~140	130~200	40~120	110~180	40~100	100~150	35~90	80~120	35~80	80~120	30~60	60~90	20~50	40~70	20~50	50~70	20~40	40~50	20~40	40~50	20~40	40~50
안정적인 속도	spm	110		85		75		65		65		50		35		35		30		30		30
뇌졸중	mm	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	100	250	150	250	150	250	150
다이 높이	mm	200	215	220	235	250	265	310	340	340	380	360	410	460	510	460	510	500	550	500	550	500	550
슬라이드 조정	mm	50		55		60		75		80		80		100		110		120		120		120
슬라이드 영역	mm	300×220×50		360×250×50		400×300×60		500×360×70		560×420×70		650×470×80		700×550×90		850×630×90		950×700×100		950×700×100		1400×800×100
볼스터 지역	mm	680×300×70		800×400×70		850×440×80		900×500×80		1000×550×90		1150×600×110		1250×800×140		1400×820×160		1500×840×180		1500×840×180		1800×950×180
생크 홀	mm	Φ38		Φ38		Φ38		Φ50		Φ50		Φ50		Φ65		Φ65		Φ65		Φ65		Φ65
메인 모터	kw.p	2.2×4		2.2×4		3.7×4		3.7×4		5.5×4		7.5×4		11×4		15×4		18.5×4		18.5×4		22×4
슬라이드 조정 장치		수동 조작								전기 운전
공기의 압력	kg/cm²	5~6		5~6		5~6		5~6		5~6		5~6		5~6		5~6		5~6		5~6		5~6
프레스 정밀		JIS 1급		JIS 1급		JIS 1급		JIS 1급		JIS 1급		JIS 1급		JIS 1급		JIS 1급		JIS 1급		JIS 1급		JIS 1급
프레스 치수	mm	1390×920×2125		1450×990×2300		1650×1040×2390		1670×1090×2750		1820×1328×2980		1970×1458×3133		2390×1560×3610		2690×1790×4058		2865×1945×4433		2865×1945×4433		2900×1950×4600
다이 쿠션 용량	톤	—		2.3		2.3		3.6		3.6		6.3		10		14		14		14		14
뇌졸중	mm	—		50		50		70		70		80		80		100		100		100		100
다이쿠션 유효단면적	mm²	—		300×230		300×230		350×300		450×310		500×350		650×420		710×480		810×480		810×480		810×480
프레스 무게	톤	2.1		3		3.8		5.6		6.5		9.6		16		23		32		23		23

부속품

ALP 싱글 크랭크 C 프레임 프레스 액세서리

부속품	기준	부속품	선택 과목
유압 과부하 보호 장치	●	공압 다이 쿠션 장치	○
전기 자동 윤활 시스템	●	빠른 다이 체인지 장치 (다이 리프터, 클램프 및 다이 암 시프트 모드)	○
인버터	●	풋 스위치	○
슬라이드 조정 장치	●	슬라이드 녹아웃 장치	○
프리셋 카운터	●	방진 프레스 마운트	○
다이 높이 표시기(ALP 60 미만)	●	광전자 안전 장치	○
로터리 캠 스위치	●	공급기	○
크랭크 각도 표시기	●	언코일러	○
전기 스트로크 카운터	●	레벨러	○
공기 소스 저장소	●	매커니즘 핸드	○
오버런 방지 안전 장치	●
유지 관리 도구 상자	●
운영 매뉴얼	●
다이룸 라이트	●
