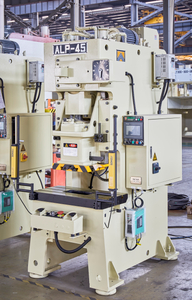

ALP C-framepers met enkele crank

De ALP-serie vaste tafelpersen van het open type zijn universele persen voor het stempelen van plaatstaal. Ze zijn geschikt voor verschillende koudstansprocessen, zoals knippen, ponsen, stansen, buigen en ondiep tekenen. Het is vervaardigd in strikte overeenstemming met de Japanse JIS Klasse 1-nauwkeurigheidsnormen en is superieur aan de binnenlandse normen.

De belangrijkste componenten van onze c-frame-ponspers worden allemaal verwerkt door geïmporteerde CNC-apparatuur. Japanse hoogwaardige lagers en geïmporteerde oliekeerringen zorgen voor de nauwkeurigheid en levensduur van de machine.

Beschikbaarheid:

Hoeveelheid:



Informeer Voeg toe aan winkelwagen

Functies

C Frame Mechanische ponspers Structurele kenmerken

1. Lichaam uit één stuk, het lichaam is gelast met hoogwaardige stalen plaat, getemperd om interne spanning te elimineren.

2. De lichaamsgeleiderail heeft zeszijdige geleiding en heeft een hoge geleidingsprecisie.

3. Handmatige smering voor 60 ton en minder, automatische smering voor 80 ton en meer.

4. Droge koppeling en natte koppeling als optie, geïntegreerd met remsysteem met afwijkingsdetectie.

5. Handmatige aanpassing van de schuifhoogte voor 60 ton en minder, elektrische aanpassing voor 80 ton en meer, aanpassingssnelheid ongeveer 40 mm / min, in elkaar grijpende controle van de aanpassing van de schuif en balancerdruk, hydraulische bescherming en schuifslag.

6.Machine is uitgerust met tweehandsbedieningsknoppen en een noodstopknop.

7. Digitale matrijshoogte-indicator, op tijd om de matrijshoogte weer te geven.

8. Elektronische krukhoekweergave voor de schuifpositie op elk moment.

9. Luchtuitwerpapparaat houdt uw werkstuk/schroot uit de buurt van schimmels, beschermt de mal en verbetert de productie-efficiëntie.

Specificaties

C Frame-ponspersspecificatie

ALP-serie Hoge precisie compacte krachtpers Technische parsmeter
Item		ALP-25		ALP-35		ALP-45		ALP-60		ALP-80		ALP-110		ALP-160		ALP-200		ALP-260		ALP-260		ALP-315
Model		V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H
Capaciteit	Ton	25		35		45		60		80		110		160		200		260		200		200
Beoordeeld tonnagepunt	mm	3.2	1.6	3.2	1.6	3.2	1.6	4	2	4	2	6	3	6	3	6	3	7	3.5	7	3.5	7	3.5
Snelheid veranderen	spm	60~140	130~200	40~120	110~180	40~100	100~150	35~90	80~120	35~80	80~120	30~60	60~90	20~50	40~70	20~50	50~70	20~40	40~50	20~40	40~50	20~40	40~50
Stabiele snelheid	spm	110		85		75		65		65		50		35		35		30		30		30
Hartinfarct	mm	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	100	250	150	250	150	250	150
Matrijs Hoogte	mm	200	215	220	235	250	265	310	340	340	380	360	410	460	510	460	510	500	550	500	550	500	550
Schuifaanpassing	mm	50		55		60		75		80		80		100		110		120		120		120
Diagebied	mm	300×220×50		360×250×50		400×300×60		500×360×70		560×420×70		650×470×80		700×550×90		850×630×90		950×700×100		950×700×100		1400×800×100
Versterk gebied	mm	680×300×70		800×400×70		850×440×80		900×500×80		1000×550×90		1150×600×110		1250×800×140		1400×820×160		1500×840×180		1500×840×180		1800×950×180
Schacht gat	mm	Φ38		Φ38		Φ38		Φ50		Φ50		Φ50		Φ65		Φ65		Φ65		Φ65		Φ65
Hoofdmotor	kW.p	2,2 × 4		2,2 × 4		3,7 × 4		3,7 × 4		5,5×4		7,5×4		11×4		15×4		18,5×4		18,5×4		22×4
Apparaat voor schuifaanpassing		Handmatige bediening								Elektrisch rijden
Luchtdruk	kg/cm²	5~6		5~6		5~6		5~6		5~6		5~6		5~6		5~6		5~6		5~6		5~6
Persprecisie		JIS-GRAAD 1		JIS-GRAAD 1		JIS-GRAAD 1		JIS-GRAAD 1		JIS-GRAAD 1		JIS-GRAAD 1		JIS-GRAAD 1		JIS-GRAAD 1		JIS-GRAAD 1		JIS-GRAAD 1		JIS-GRAAD 1
Persafmeting	mm	1390×920×2125		1450×990×2300		1650×1040×2390		1670×1090×2750		1820×1328×2980		1970×1458×3133		2390×1560×3610		2690×1790×4058		2865×1945×4433		2865×1945×4433		2900×1950×4600
Capaciteit van het matrijskussen	Ton	—		2.3		2.3		3.6		3.6		6.3		10		14		14		14		14
Hartinfarct	mm	—		50		50		70		70		80		80		100		100		100		100
Effectief gebied van het matrijskussen	mm²	—		300×230		300×230		350×300		450×310		500×350		650×420		710×480		810×480		810×480		810×480
Drukt op gewicht	Ton	2.1		3		3.8		5.6		6.5		9.6		16		23		32		23		23

Accessoires

Accessoires voor ALP C-framepers met enkele crank

Accessoires	Standaard	Accessoires	Optioneel
Hydraulische overbelastingsbeveiliging	●	Pneumatisch matrijskussenapparaat	○
Elektrisch automatisch smeersysteem	●	Snel matrijswisselapparaat (matrijslifter, klem- en matrijsarmschakelmodus)	○
Omvormer	●	Voetschakelaar	○
Apparaat voor schuifaanpassing	●	Schuif knock-outapparaat	○
Vooraf ingestelde teller	●	Anti-vibratie persmontage	○
Matrijshoogte-indicator (ALP onder 60)	●	Foto-elektronisch veiligheidsapparaat	○
Roterende nokkenschakelaarterende nokkenschakelaar	●	Voeder	○
Crankhoekindicator	●	Afwikkelaar	○
Elektrische slagteller	●	Nivelleerder	○
Luchtbron Receptakel	●	Machanisme Hand	○
Tegen overloopbeveiliging	●
Onderhoudsgereedschapskist	●
Bedieningshandleiding	●
Die kamerlamp	●
