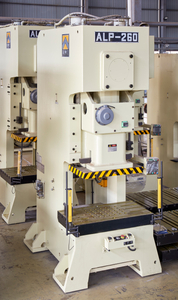

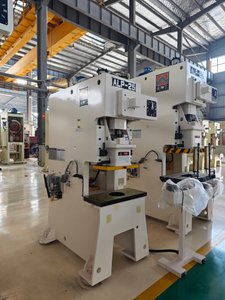

Pressa ALP con telaio a C a manovella singola

Le presse a tavolo fisso di tipo aperto della serie ALP sono presse universali per lo stampaggio della lamiera. Sono adatti a vari processi di stampaggio a freddo come tranciatura, punzonatura, tranciatura, piegatura e imbutitura superficiale. È prodotto in stretta conformità con gli standard di precisione giapponesi JIS Classe 1 ed è superiore agli standard nazionali.

I componenti principali della nostra punzonatrice a telaio C sono tutti lavorati da apparecchiature CNC importate. I cuscinetti giapponesi di alta qualità e i rivestimenti dei paraolio importati garantiscono la precisione e la longevità della macchina.

Disponibilità:

Quantità:



Informarsi Aggiungi al carrello

Caratteristiche

Caratteristiche strutturali della punzonatrice meccanica con telaio a C

1. Corpo monopezzo, il corpo è saldato con piastra in acciaio di alta qualità, temperato per eliminare lo stress interno.

2. La guida del corpo adotta una guida a sei lati e ha un'elevata precisione di guida.

3. Lubrificazione manuale per 60 tonnellate e inferiori, lubrificazione automatica per 80 tonnellate e superiori.

4. Frizione a secco e frizione a bagno d'olio per opzione, integrata con sistema frenante con rilevamento anomalie.

5. Regolazione manuale dell'altezza del cursore per 60 tonnellate e inferiore, regolazione elettrica per 80 tonnellate e oltre, velocità di regolazione di circa 40 mm/min, controllo ad incastro della regolazione del cursore e della pressione del bilanciatore, protezione idraulica e corsa del cursore.

6.La macchina è dotata di pulsanti di funzionamento a due mani e di pulsante di arresto di emergenza.

7. Indicatore digitale dell'altezza dello stampo, in tempo per visualizzare l'altezza dello stampo.

8. Visualizzazione elettronica dell'angolo di pedivella per la posizione del cursore in qualsiasi momento.

9. Il dispositivo di espulsione dell'aria mantiene il pezzo/scarto lontano dallo stampo, protegge lo stampo e migliora l'efficienza produttiva.

Specifiche

Specifiche della punzonatrice con telaio C

Parsmetro tecnico per presse di potenza compatte ad alta precisione serie ALP
Articolo		ALP-25		ALP-35		ALP-45		ALP-60		ALP-80		ALP-110		ALP-160		ALP-200		ALP-260		ALP-260		ALP-315
Modello		V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H
Capacità	Tonnellata	25		35		45		60		80		110		160		200		260		200		200
Punto di tonnellaggio nominale	mm	3.2	1.6	3.2	1.6	3.2	1.6	4	2	4	2	6	3	6	3	6	3	7	3.5	7	3.5	7	3.5
Cambio di velocità	sp	60～140	130～200	40～120	110～180	40～100	100～150	35～90	80～120	35～80	80～120	30～60	60～90	20～50	40～70	20～50	50～70	20～40	40～50	20～40	40～50	20～40	40～50
Velocità stabile	sp	110		85		75		65		65		50		35		35		30		30		30
Colpo	mm	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	100	250	150	250	150	250	150
Altezza della matrice	mm	200	215	220	235	250	265	310	340	340	380	360	410	460	510	460	510	500	550	500	550	500	550
Regolazione dello scorrimento	mm	50		55		60		75		80		80		100		110		120		120		120
Area diapositiva	mm	300×220×50		360×250×50		400×300×60		500×360×70		560×420×70		650×470×80		700×550×90		850×630×90		950×700×100		950×700×100		1400×800×100
Zona di rinforzo	mm	680×300×70		800×400×70		850×440×80		900×500×80		1000×550×90		1150×600×110		1250×800×140		1400×820×160		1500×840×180		1500×840×180		1800×950×180
Foro del gambo	mm	Φ38		Φ38		Φ38		Φ50		Φ50		Φ50		Φ65		Φ65		Φ65		Φ65		Φ65
Motore principale	kw.p	2,2×4		2,2×4		3,7×4		3,7×4		5,5×4		7,5×4		11×4		15×4		18,5×4		18,5×4		22×4
Dispositivo di regolazione dello scorrimento		Funzionamento manuale								Guida elettrica
Pressione atmosferica	kg/cm²	5～6		5～6		5～6		5～6		5～6		5～6		5～6		5～6		5～6		5～6		5～6
Preme Precisione		JIS GRADO 1		JIS GRADO 1		JIS GRADO 1		JIS GRADO 1		JIS GRADO 1		JIS GRADO 1		JIS GRADO 1		JIS GRADO 1		JIS GRADO 1		JIS GRADO 1		JIS GRADO 1
Preme Dimensione	mm	1390×920×2125		1450×990×2300		1650×1040×2390		1670×1090×2750		1820×1328×2980		1970×1458×3133		2390×1560×3610		2690×1790×4058		2865×1945×4433		2865×1945×4433		2900×1950×4600
Capacità del cuscino dello stampo	Tonnellata	—		2.3		2.3		3.6		3.6		6.3		10		14		14		14		14
Colpo	mm	—		50		50		70		70		80		80		100		100		100		100
Area effettiva del cuscino dello stampo	mm²	—		300×230		300×230		350×300		450×310		500×350		650×420		710×480		810×480		810×480		810×480
Preme Peso	Tonnellata	2.1		3		3.8		5.6		6.5		9.6		16		23		32		23		23

Accessori

Accessori per presse ALP con telaio a C a manovella singola

Accessori	Standard	Accessori	Opzionale
Protezione idraulica da sovraccarico	●	Dispositivo pneumatico per la fusione dello stampo	○
Sistema di lubrificazione automatico elettrico	●	Dispositivo di cambio rapido dello stampo (modalità di spostamento dello stampo, del morsetto e del braccio dello stampo)	○
Invertitore	●	Interruttore a pedale	○
Dispositivo di regolazione dello scorrimento	●	Dispositivo di estrazione dello scivolo	○
Contatore preimpostato	●	Supporto a pressione antivibrante	○
Indicatore altezza fustella (ALP inferiore a 60)	●	Dispositivo di sicurezza fotoelettronico	○
Interruttore a camma rotante	●	Alimentatore	○
Indicatore dell'angolo di pedivella	●	Svolgitore	○
Contacolpi elettrico	●	Livellatore	○
Ricettacolo della sorgente d'aria	●	Mano del meccanismo	○
Contro il dispositivo di sicurezza anti-intrusione	●
Cassetta degli attrezzi per la manutenzione	●
Manuale operativo	●
Muore la luce della stanza	●
