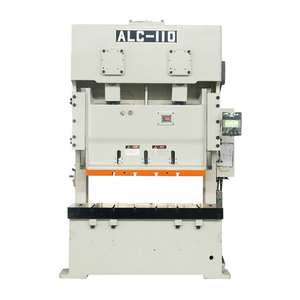

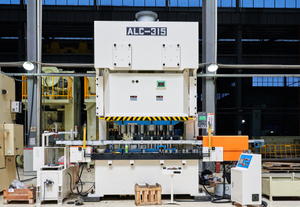

Presse à cadre C à double manivelle ALC

La série ALC de presse mécanique à cadre en C à double manivelle de type ouvert est l'un des produits les plus vendus de notre société. Les engrenages d'entraînement principaux, les arbres, etc. sont tous enfermés en haut du châssis de la machine. Une fois le corps soudé avec Q235-B, il sera trempé pour éliminer les contraintes internes du matériau. Le moteur principal est monté sur la partie supérieure du châssis, et le support de volant, le volant, l'embrayage, etc. sont installés sur la face arrière du châssis, et le volant est soumis aux travaux d'assemblage après avoir été testé pour l'équilibre dynamique avant l'assemblage.

La partie engrenage adopte un mécanisme de transmission à engrenage droit, et le matériau est en acier allié à haute résistance, et le traitement thermique correspondant est effectué. L'embrayage est un frein d'embrayage monobloc à sec. Le système de commande du frein d'embrayage est contrôlé par une double vanne. Tous les coussinets sont en cuivre et en matériaux résistants à l'usure.

Disponibilité:

Quantité:



Renseigner Ajouter au panier

Caractéristiques

Performances de la presse à emboutir les cadres de la série ALC

1. Haute précision : En stricte conformité avec les normes japonaises de précision de premier niveau JIS, notre presse a de meilleures performances que les normes nationales. Tous les composants principaux sont traités par des équipements CNC importés.

2. Rigidité élevée, forte stabilité : la conception structurelle scientifique et le traitement de soudage aux exigences élevées garantissent une sécurité suffisante à notre machine. Avec un dispositif de coupure automatique de surcharge de niveau mondial, notre machine est garantie en permanence contre toute déformation.

3. Fonctionnement fluide et durable : l'utilisation d'un dispositif d'équilibrage permet au curseur et au moule de fonctionner sans gravité.

4. Haute capacité anti-excentrique : le long guide en alliage de cuivre assure un déplacement du curseur plus équilibré et plus fluide, assurant une précision plus stable et à long terme.

5. Faible bruit : tous les engrenages de transmission sont meulés par une rectifieuse de précision de marque allemande, garantissant leur rapport d'engagement et améliorant leur durée de vie élevée.

6. Système d'embrayage et de freinage stable et durable : le frein d'embrayage pneumatique professionnel avancé couplé à l'électrovanne TACO importée offre une sensibilité élevée et une longue durée de vie, sans accident comme une course continue.

7. Dispositif de protection contre les surcharges de superbe qualité : le dispositif de protection contre les surcharges de haut niveau mondial peut détecter la pression dépassée en 0,01 s et protéger rapidement.

8. Circuit électrique stable et fiable : des composants électriques authentiques de marque japonaise et taïwanaise garantissent un circuit électrique stable et durable.

9. Pièces d'étanchéité de haute qualité : tous les roulements de marque japonaise désignés et pièces d'étanchéité importées, garantissant la haute précision et la longue durée de vie de la machine.

Caractéristiques

Spécifications de la presse mécanique à cadre C

Paramètre technique
Article		ALC-110		ALC-160		ALC-200		ALC-250		ALC-315
Modèle		V	H	V	H	V	H	V	H	V	H
Capacité		110		160		200		250		315
Point de tonnage nominal	mm	5	3	6	3	6	3	7	3.5	7	3.5
Accident vasculaire cérébral	mm	180	110	200	130	250	150	280	170	280	170
Vitesse stable	spm	35~65	50～100	30～55	40～85	25～45	35～70	20～35	30~60	20～35	30~50
Hauteur de la matrice	mm	400	435	450	485	500	550	550	605	550	605
Ajustement des diapositives	mm	100		100		120		120		120
Zone de diapositive	mm	1400×500×70		1600×550×70		1850×650×95		2100×700×95		2100×700×95
Zone de renforcement	mm	1800×650×130		2000×760×150		2400×840×170		2700×900×170		2800×950×170
Moteur principal	kw.p	7,5×4		11×4		15×4		18,5×4		22×4
Pression atmosphérique	kg/cm²	5~6		5~6		5~6		5~6		5~6
Presses de précision	Tonne	JAPON JIS CLASSE 1
Coussin de matrice		Deux plaques et deux cylindres
Capacité	Tonne	3,6 × 2		6,3 × 2		10×2		14×2		14×2
Accident vasculaire cérébral	mm	70		70		80		100		120
Dimension de la pièce de travail du coussin de matrice	mm	350×235×2		410×260×2		540×350×2		640×470×2		640×470×2

Composant

ARTICLE	DESCRIPTION	FABRICANT	REMARQUE
Composants mécaniques	Roulement à billes	SKF/NTN	D'Allemagne/Japon
	Joint d'huile	NOK	Japon
	Joint torique	NOK	Japon
	Réservoir d'air	Rongda/kinglan	Taïwan/Chine
	Embrayage/Frein	jiekai	Chine
	Changement de matrice rapide	Fuwei	Taïwan
Composants électriques	Moteur principal	Dong yuan	Taïwan
	Inverseur	Delta	Taïwan
	Moteur de frein	Futé à Pékin	Chine
	Contacteur	Schneider	France
	Protection photo-électrique	Jining keli	Chine
	Relais	Schneider	France
	Bouton à deux mains	Schneider	France
	Bouton d'arrêt d'urgence	Schneider	France
	Écran tactile	Delta	Taïwan
	API	Delta	Taïwan
	Encodeur	Guangyang	Japon
	Interrupteur de proximité	Omron	Japon
	Sélecteur de mode de fonctionnement avec verrouillage	Simens	Allemagne
	Douille en métal	Disparaître	Chine
	Voyant lumineux	Schneider	France
Composants pneumatiques	Électrovanne et unité de commande	SMC	Japon
	Vérin pneumatique	Avec qualification fabricant	Chine
	Electrovanne d'embrayage/frein	TACO	Japon
Composants hydrauliques	Pompe à graisse électrique	IHI	Japon
	Changement de matrice rapide	FUWEI	Taïwan
	Dispositif de production de surcharge	KOSMEK/SANDSUN	Japon

Accessoires

Accessoires de presse à rotule à cadre C

Accessoires	Standard	Accessoires	Facultatif
Protecteur de surcharge hydraulique	●	Système de lubrification automatique électrique	○
Système de lubrification à entraînement manuel	●	Dispositif de coussinage pneumatique	○
Onduleur	●	Compteur de pression	○
Dispositif de réglage coulissant	●	Compteur de pression	○
L'indicateur HAUTEUR	●	Interrupteur au pied	○
Dispositif d'équilibre	●	Dispositif de changement rapide de matrice (mode de déplacement de l'élévateur de matrice, de la pince et du bras de matrice)	○
Commutateur à came rotatif	●	Dispositif anti-glisse	○
Indicateur d'angle de manivelle	●	Consentement à la détection d'un bourrage papier	○
Compteur de courses électrique	●	Alimentation	○
Source d'air	●	Support de presse anti-vibration	○
Dispositif de sécurité contre les dépassements	●	Dispositif de sécurité photoélectronique	○
Boîte à outils d'entretien	●	Mangeoire	○
Manuel d'utilisation	●	Dérouleur	○
		Niveleur	○
		Main de machanisme	○
		Lumière de la pièce	○
