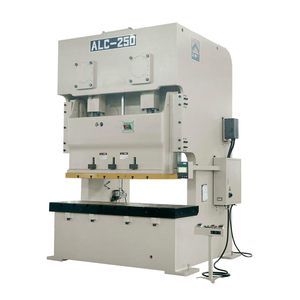

ALC ダブルクランク C フレームプレス

オープン型ダブルクランクのALCシリーズは Cフレーム機械プレス 、当社のベストセラー製品の一つです。メインドライブギヤやシャフトなどはすべて機械フレームの上部に収められています。 Q235-Bで本体を溶接した後、材料の内部応力を除去するために焼き戻しが行われます。メインモーターはフレーム上部に搭載され、フライホイールサポート、フライホイール、クラッチ等はフレーム後部に取り付けられ、フライホイールは組立前に動的バランス検査を行った上で組立作業が行われます。

ギヤ部は平歯車伝達機構を採用しており、材質は高強度合金鋼で相応の熱処理が施されています。クラッチは乾式ワンピースクラッチブレーキです。クラッチブレーキ制御システムはダブルバルブによって制御されます。すべてのベアリングブッシュは銅と耐摩耗性の材料で作られています。

可用性：

量：



お問い合わせバスケットに追加

特徴

ALCシリーズギャップフレームスタンピングプレス性能

1. 高精度：日本のJIS第一級精度基準に厳密に準拠しており、国内基準を上回る性能を持っています。すべての主要コンポーネントは輸入された CNC 機器によって処理されます。

2. 高剛性、強力な安定性：科学的な構造設計と高度な溶接加工により、当社の機械は十分な安全性を確保しています。世界トップレベルの過負荷自動遮断装置により、機械の変形が永久に保証されます。

3. 滑らかで耐久性のある走行：バランス装置の採用により、スライダと金型は無重力で走行します。

4. 高い偏心防止能力：長い合金クーパーガイドウェイにより、スライダの動きがよりバランスよくスムーズになり、より安定した長期的な精度が保証されます。

5. 低騒音：すべてのトランスミッションギアはドイツブランドの精密研削盤で研削されており、噛み合い率を保証し、高い耐用年数を向上させます。

6. 安定した耐久性のあるクラッチとブレーキシステム：高度なプロ仕様の空気圧クラッチブレーキと輸入されたTACOソレノイドバルブを組み合わせることで、連続ストロークのような偶発的なものから解放され、高感度と長寿命を実現します。

7. 優れた品質の過負荷保護装置：世界トップレベルの過負荷保護装置は、超過圧力を0.01秒以内に検出し、迅速に保護します。

8. 安定した信頼性の高い電気回路：日本と台湾の正規ブランドの電気部品を使用し、安定した耐久性のある電気回路を保証します。

9. 高品質のシール部品：すべて指定された日本ブランドのベアリングと輸入されたシール部品により、機械の高精度と長寿命を保証します。

仕様

Cフレームメカニカルプレス仕様

技術的パラメータ
アイテム		ALC-110		ALC-160		ALC-200		ALC-250		ALC-315
モデル		V	H	V	H	V	H	V	H	V	H
容量		110		160		200		250		315
定格トン数ポイント	mm	5	3	6	3	6	3	7	3.5	7	3.5
脳卒中	mm	180	110	200	130	250	150	280	170	280	170
安定した速度	spm	35～65	50～100	30～55	40～85	25～45	35～70	20～35	30～60	20～35	30~50
ダイハイト	mm	400	435	450	485	500	550	550	605	550	605
スライド調整	mm	100		100		120		120		120
スライドエリア	mm	1400×500×70		1600×550×70		1850×650×95		2100×700×95		2100×700×95
ボルスターエリア	mm	1800×650×130		2000×760×150		2400×840×170		2700×900×170		2800×950×170
メインモーター	kw.p	7.5×4		11×4		15×4		18.5×4		22×4
空気圧	kg/cm2	5～6		5～6		5～6		5～6		5～6
プレスの精度	トン	日本JIS1級
ダイクッション		2 つのプレートと 2 つのシリンダー
容量	トン	3.6×2		6.3×2		10×2		14×2		14×2
脳卒中	mm	70		70		80		100		120
ダイクッションワーク部寸法	mm	350×235×2		410×260×2		540×350×2		640×470×2		640×470×2

成分

アイテム	説明	メーカー	述べる
機械部品	ボールベアリング	SKF/NTN	ドイツ/日本から
	オイルシール	ノック	日本
	Oリング	ノック	日本
	エアタンク	ロンダ/キングラン	台湾/中国
	クラッチ/ブレーキ	ジエカイ	中国
	素早い金型交換	不威	台湾
電気部品	メインモーター	ドンユン	台湾
	インバータ	デルタ	台湾
	ブレーキモーター	フート北京	中国
	コンタクタ	シュナイダー	フランス
	光電保護	済寧ケリ	中国
	リレー	シュナイダー	フランス
	両手ボタン	シュナイダー	フランス
	非常停止ボタン	シュナイダー	フランス
	タッチスクリーン	デルタ	台湾
	PLC	デルタ	台湾
	エンコーダ	広陽	日本
	近接スイッチ	オムロン	日本
	ロック付き動作モードスイッチ	シメンス	ドイツ
	メタルソケット	フェード	中国
	表示灯	シュナイダー	フランス
エアコンポーネント	電磁弁&コントロールユニット	SMC	日本
	空気圧シリンダ	メーカー資格あり	中国
	クラッチ・ブレーキソレノイドバルブ	タコス	日本
油圧コンポーネント	電動グリスポンプ	IHI	日本
	素早い金型交換	フウェイ	台湾
	過負荷生産装置	コスメック/サンドサン	日本

付属品

Cフレームボールジョイントプレスアクセサリ

付属品	標準	付属品	オプション
油圧過負荷保護装置	●	電気式自動給油システム	○
手動駆動潤滑システム	●	空気圧ダイカッション装置	○
インバータ	●	プレストカウンター	○
スライド調整装置	●	プレストカウンター	○
ダイ HEIGH インジケーター	●	フットスイッチ	○
バランス装置	●	クイックダイチェンジ装置（ダイリフタ、クランプ、ダイアームシフトモード）	○
ロータリーカムスイッチ	●	スライドノックアウト装置	○
クランク角インジケーター	●	紙詰まり検出の同意	○
感電カウンター	●	電源	○
エア源レセプタタクル	●	防振プレスマウント	○
オーバーラン防止装置	●	光電子安全装置	○
メンテナンスツールボックス	●	フィーダ	○
取扱説明書	●	アンコイラー	○
		レベラー	○
		からくりの手	○
		ダイルームライト	○
