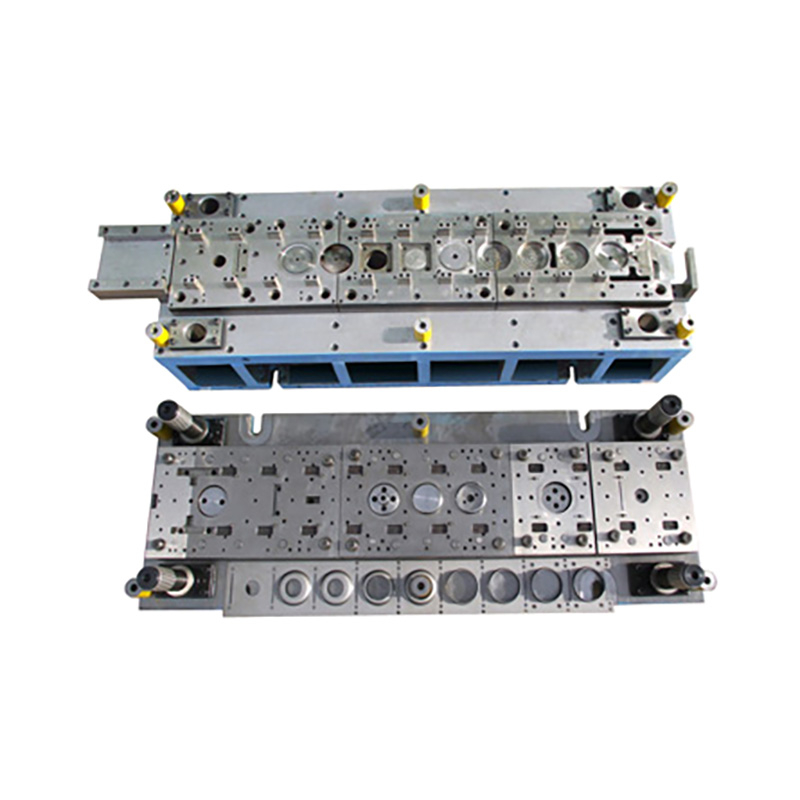

Matrice à un étage

Matrice de masquage à un étage pour plaque de guidage

Structure et principe de la matrice de découpage à un étage à plaque de guidage

La figure est une simple matrice de découpage de plaque de guidage. Le guidage des matrices supérieure et inférieure est basé sur le jeu entre la plaque de guidage 9 et le poinçon 5, appelé matrice de plaque de guidage.

Les parties actives de la matrice sont le poinçon 5 et la cavité 13 ; les éléments de positionnement sont la plaque de guidage 10 et la goupille d'arrêt fixe 16, la goupille d'arrêt de déclenchement 20 ; la partie de guidage est la plaque de guidage 9 (fait également office de plaque de dévêtissage fixe) ; les pièces de support sont la plaque de fixation du poinçon 7, la plaque d'appui 6, le siège de matrice supérieur 3, la tige de matrice 1, le support de matrice 15 ; A cela s'ajoutent des vis de fixation, des goupilles etc. Selon la disposition de la matrice, la position de la goupille de butée fixe de cette matrice ne permettra pas de positionner le premier poinçonnage. A cet effet, la goupille d'arrêt de déclenchement 20 est utilisée. Avant le premier poinçonnage, la goupille d'arrêt de la gâchette sera enfoncée manuellement pour limiter le matériau de la bande. Lors du poinçonnage suivant, la goupille d'arrêt commencera à être utilisée et la goupille d'arrêt de la gâchette sera éjectée par le ressort.

Matrice de découpage à un étage de type pilier

Structure et principe de la matrice de découpage en une seule étape à pilier de guidage

La figure montre la matrice de découpage de type pilier. La position correcte des matrices supérieure et inférieure est assurée par la colonne de guidage 14 et le manchon de guidage 13. Avant le poinçonnage des matrices mâle et femelle, le pilier de guidage est entré dans le manchon de guidage, assurant ainsi l'uniformité du jeu entre la matrice de poinçonnage 12 et la matrice à cavité 16 pendant le processus de découpage.

Les sièges de matrice supérieur et inférieur, ainsi que le pilier de guidage et le manchon de guidage sont assemblés au cadre de matrice. La cavité 16 est fixée au support de matrice inférieur 18 par une vis hexagonale pour le positionnement. Le poinçon 12 est fixé avec le porte-matrice supérieur pour le positionnement par plaque de fixation 5, vis, goupilles. Le côté arrière de la matrice de poinçonnage est fixé avec la plaque arrière 8.
La tige de matrice de type à pression 7 est installée dans le support de matrice supérieur et empêchée de tourner par la goupille d'arrêt 9.

Le matériau en bande est envoyé le long du boulon de guidage 2 jusqu'à la broche de dévêtissage 3 pour le positionnement et le découpage. Le matériau encerclé sur le poinçon est déchargé par un dispositif de pression élastique composé d'une plaque de dévêtissage 15, d'une vis de décharge 10 et d'un ressort 4. Avant que l'opération de découpage ne soit effectuée sur les matrices mâle et femelle, la plaque de décharge pressera d'abord le matériau sous la force du ressort, puis le moule supérieur continue d'appuyer pour effectuer la séparation de poinçonnage, au moment où le ressort est comprimé. Lorsque le moule supérieur revient, le ressort récupère et pousse la plaque de déchargement pour décharger le matériau encerclé sur le poinçon.

Fonctions du pilier de guidage et du manchon de guidage : Ils jouent le rôle de guide dans la matrice et garantissent que la matrice de poinçonnage et la matrice de cavité ont la position relative correcte pendant le fonctionnement et que la partie mobile du cadre de matrice se déplace en douceur sans blocage.

Ajustement de l'écartement des lames

1. Fixez la matrice supérieure avec des vis hexagonales et ne serrez pas les vis hexagonales dans la matrice inférieure.

2. Fermez les sièges de matrice supérieur et inférieur. Observez attentivement lorsque la matrice de poinçonnage est proche de la matrice de cavité et insérez lentement les poinçons dans les trous de la matrice. En cas d'erreur, utilisez une tige de cuivre pour tarauder la cavité et réessayez pour voir si elle est accessible. Si cela ne fonctionne pas, ajustez-le jusqu'à ce que le poinçon entre à 0,5 mm dans l'embouchure de la cavité.

3. Après le réglage, serrez la tête de vis hexagonale de la matrice inférieure.

4. Séparez légèrement les sièges de matrice supérieur et inférieur, testez-les avec du papier et observez s'il y a des bords rugueux sur la section. Si la section présente des bords rugueux, ajustez le bord de la lame jusqu'à ce qu'il soit satisfaisant.
