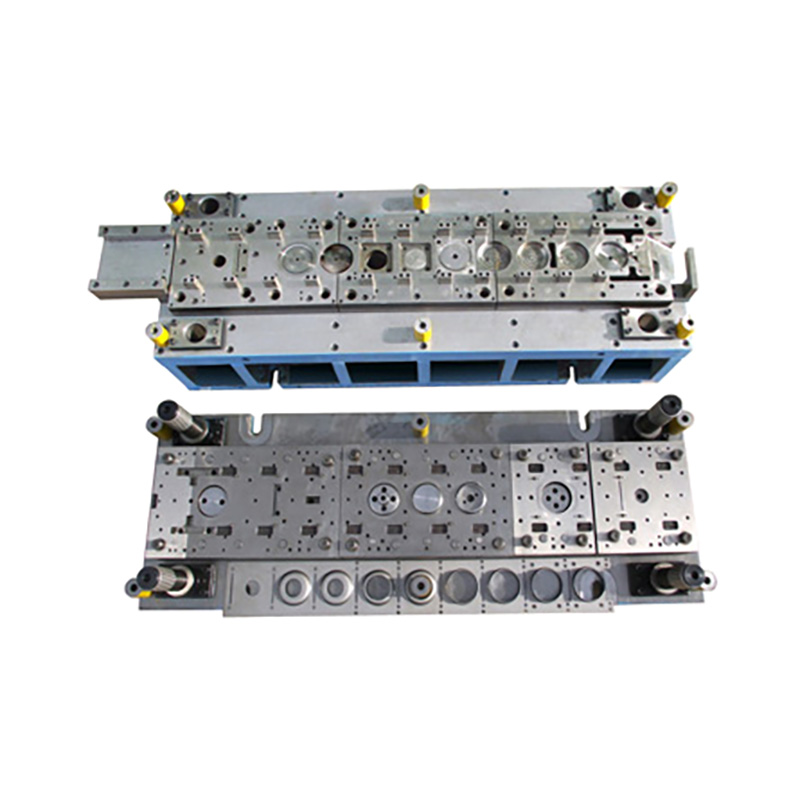

Eentrapsmatrijs

Geleideplaat eentraps blindmatrijs

Structuur en principe van de eentraps blindmatrijs van de geleideplaat

De figuur is een eenvoudige blindmatrijs voor de geleideplaat. De geleiding van de bovenste en onderste matrijzen is gebaseerd op de speling tussen geleideplaat 9 en stempel 5, de zogenaamde geleideplaatmatrijs.

De werkende delen van de matrijs zijn stempel 5 en holte 13; positioneringsonderdelen zijn geleideplaat 10 en vaste stoppen 16, trekkerstoppen 20; geleidingsdeel is geleidingsplaat 9 (fungeert tevens als vaste afstrijkplaat); ondersteunende delen zijn ponsbevestigingsplaat 7, steunplaat 6, bovenste matrijszitting 3, matrijsschacht 1, matrijshouder 15; Daarnaast zijn er bevestigingsschroeven, pennen enz. Afhankelijk van de matrijsindeling zal de positie van de vaste aanslagpen van deze matrijs de eerste pons niet kunnen positioneren. Voor dit doel wordt de trekkerstoppen 20 gebruikt. Vóór het eerste ponsen wordt de trekkerstoppen handmatig ingedrukt om het stripmateriaal te beperken. Bij het daaropvolgende ponsen zal de stoppen worden gebruikt en wordt de trekkerstoppen door de veer uitgeworpen.

Pijlertype eentraps blindmatrijs

Structuur en principe van de eentraps blindmatrijs van de geleidekolom

De afbeelding toont de blindmatrijs van het pijlertype. De juiste positie van de bovenste en onderste matrijs wordt verzekerd door de geleidingskolom 14 en geleidingshuls 13. Vóór het ponsen van de mannelijke en vrouwelijke matrijzen is de geleidingspilaar de geleidingshuls binnengegaan, waardoor de uniformiteit van de speling tussen de ponsmatrijs 12 en de holtematrijs 16 tijdens het stansproces wordt gewaarborgd.

De bovenste en onderste matrijszittingen, en de geleidingspilaar en de geleidingshuls worden op het matrijsframe gemonteerd. De holte 16 is met een zeskantschroef aan de onderste matrijshouder 18 bevestigd voor positionering. De stempel 12 is voor positionering bevestigd met de bovenste matrijshouder door middel van bevestigingsplaat 5, schroeven en pennen. De achterkant van de ponsmatrijs is vastgezet met achterplaat 8.
Inpersbare matrijsschacht 7 is in de bovenste matrijshouder gemonteerd en kan niet draaien door stoppen 9.

Stripmateriaal wordt langs de geleidingsbout 2 naar de strippen 3 gestuurd voor het positioneren en stansen. Het materiaal dat op de stempel is gespannen, wordt afgevoerd door een elastische drukinrichting die is samengesteld uit een stripplaat 15, afvoerschroef 10 en veer 4. Voordat de stansbewerking wordt uitgevoerd op de mannelijke en vrouwelijke matrijzen, zal de afvoerplaat eerst materiaal aandrukken onder de kracht van de veer, en dan blijft de bovenste mal naar beneden drukken om ponsscheiding uit te voeren, op het moment dat de veer wordt samengedrukt. Wanneer de bovenste vorm terugkeert, herstelt de veer zich en duwt de afvoerplaat om het materiaal dat op de stempel is gespannen te lossen.

Functies van geleidingspilaar en geleidingshuls: Ze spelen als geleider in de matrijs en zorgen ervoor dat de ponsmatrijs en de holtematrijs tijdens bedrijf de juiste relatieve positie hebben en dat het beweegbare deel van het matrijsframe soepel beweegt zonder te blokkeren.

Aanpassing van de bladafstand

1. Bevestig de bovenste matrijs met zeskantschroeven en draai de zeskantschroeven in de onderste matrijs niet vast.

2.Sluit de bovenste en onderste matrijszittingen. Observeer zorgvuldig wanneer de ponsmatrijs zich dicht bij de holtematrijs bevindt en steek de ponsen langzaam in de matrijsgaten. Als er een fout optreedt, gebruik dan een koperen staaf om op de holte te tikken en probeer opnieuw om te zien of deze toegankelijk is. Als het niet werkt, pas het dan aan totdat de pons 0,5 mm in de mond van de holte komt.

3. Draai na het afstellen de zeskantschroefkop van de onderste matrijs vast.

4. Haal de bovenste en onderste matrijszittingen iets uit elkaar, test ze met papier en kijk of er ruwe randen aan het gedeelte zitten. Als het gedeelte ruwe randen heeft, pas dan de mesrand aan totdat deze naar wens is.

Niet-geleide eentraps blindmatrijs
