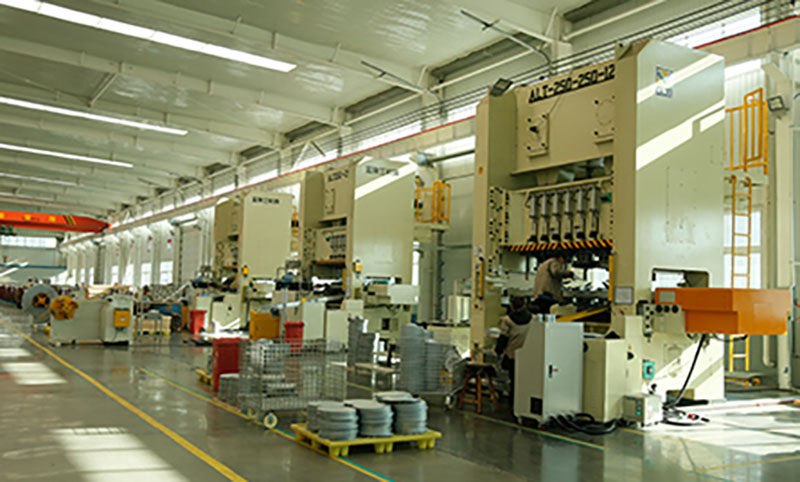

Aperçu du bras de robot mécanique
Il est spécialement conçu pour la matrice progressive multi-stations à presse unique dans l'industrie de l'emboutissage et est largement utilisé pour l'alimentation automatique d'une grande quantité de pièces d'emboutissage avec un positionnement de haute précision et un fonctionnement automatique continu.
Entraînement par servomoteur haute performance, japonais Mitsubishi ou allemand Siemens, mécanisme de transmission de précision et avec une variété de méthodes de capture de matériaux à ventouses sous vide, électro-aimants ou griffes pneumatiques.
Le manipulateur peut garantir au client un fonctionnement stable et fiable 24 heures sur 24 pour raccourcir le cycle de production et améliorer l'efficacité de la production, en outre pour aider le client à améliorer de solides garanties techniques et des avantages compétitifs dans le même secteur.
Caractéristiques principales du bras manipulateur pneumatique
1.Le transfert gauche et droit, l'ascenseur haut et bas sont entraînés par un servomoteur AC, une excellente stabilité d'alimentation, une précision de positionnement élevée, une vitesse de transfert rapide et une action de transport fluide.
2.Une machine à tarauder multi-axes peut être réglée à l'extrémité de la presse pour compléter la fonction de taraudage en ligne.
3. Les lignes de production hautement automatisées améliorent la sécurité du travail, augmentent la capacité de production, stabilisent la qualité des produits et réduisent efficacement les taux et les coûts non performants.
4. Méthode d'alimentation : le matériau de la bobine peut être associé à un alimentateur à air, un alimentateur à rouleaux NC ou un alimentateur trois en un, et le matériau en feuille peut être associé à un support de matériau laminé.
5. Selon le nombre de projets d'estampage, 2 à 3 machines de presse peuvent être connectées (plusieurs ensembles de moules sont placés sur chaque machine de presse) et le dispositif de transplantation est utilisé au milieu pour former une ligne de presse automatique multi-stations à double machine ou multi-machines.
6. Le bras utilise une glissière de cassette rapide pour gagner du temps de réglage.
7. La distance de transfert peut être personnalisée en fonction de la presse du client ou de la disposition réelle du pas du moule.
mode 8.Control : PLC, interface homme-machine, collectez le signal de point mort haut de la presse de connexion via PLC, pilotez toutes les presses de connexion à action synchrone.
9. Mode de fonctionnement : toutes les opérations sont effectuées via l'interface homme-machine (manuelle, progressive, automatique ; les vitesses élevées, moyennes et basses sont librement commutées et la fonction est définie en fonction de la vitesse de l'utilisateur), et l'opération de surveillance est facile.
10. Fonction de protection : surveillance de la barrière immatérielle, presse de verrouillage et équipements périphériques.
11. La méthode d'aspiration peut être une ventouse sous vide ou un fer à succion électromagnétique, et la pince pneumatique peut être mélangée et utilisée pour s'adapter à différentes pièces.
