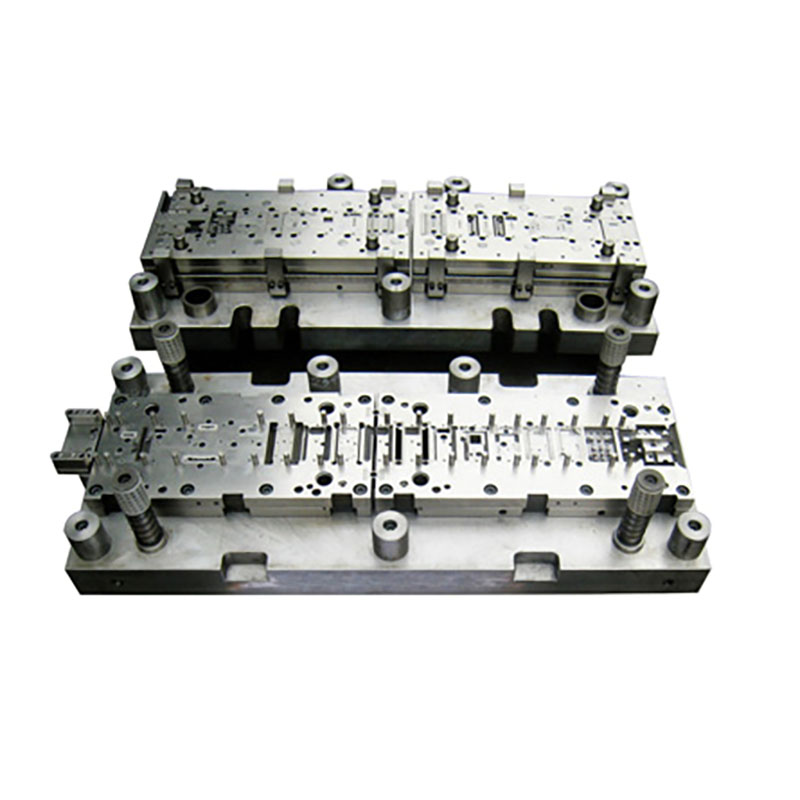

복합 다이 분류
(1) 블랭킹 복합 다이 세트: 블랭킹 및 펀칭 또는 절단 및 펀칭 등과 같은.
(2) 성형 복합 다이: 굽힘, 압출 등.
(3) 블랭킹 및 성형 복합 다이: 블랭킹 및 딥 드로잉과 같은; 펀칭 및 플랜징; 딥 드로잉 및 트리밍; 블랭킹, 딥 드로잉, 펀칭 및 플랜징 등.
복합 다이 세트 특징
1. 생산효율이 대폭 향상됩니다.
2. 스탬핑 부품의 품질이 향상되었습니다.
3. 컴파운드 다이의 동심도 오차는 +/-0.02 ~ +/-0.04mm 이내입니다.
4. 금형 제조 정확도에 대한 높은 요구 사항
복합 다이는 하나의 다이에서 여러 스탬핑 공정을 완료해야 하기 때문에 다이 구조는 일반적으로 단일 스테이션 다이보다 더 복잡합니다. 그리고 구성 요소는 높은 제조 정밀도를 요구하는 작동 중에 간섭, 정확성 및 신뢰성을 요구하지 않습니다. 따라서 복합 다이의 제조 비용도 증가하고, 제조 주기가 상대적으로 길어지며, 유지 관리가 단일 공정만큼 간단하지 않습니다.
컴파운드 다이 선택의 원리
1.대량생산이 가능
합니다. 2.컴파운드다이를 사용하는 경우 대량생산이 더 적합합니다.
3. 스탬핑 부품의 정밀도
4. 스탬핑 부품의 정밀도와 동심도가 매우 요구되는 경우; 형상이 복잡하고 스탬핑 부품을 재배치하면 큰 오차가 발생할 수 있으므로 복합 다이를 고려해야 합니다.
5. 복합 공정 수
일반적으로 컴파운드 다이의 컴파운딩 공정 수는 4개 미만입니다. 프로세스가 많아지면 다이 구조가 지나치게 복잡해집니다. 동시에 다이의 강도, 강성 및 신뢰성도 감소하여 제조 및 유지 관리가 더욱 어려워집니다.
장치 방전 및 노크
컴파운드 다이에서는 한 번의 프레스로 완료해야 할 작업이 많기 때문에 금형 구조를 단순화하기 위해 배출, 노크 오프 등 일부 보조 작업을 탄성 장치를 사용하여 수행하는 것이 일반적입니다. 동시에, 탄성 장치는 스탬핑 공정 전체에 걸쳐 스탬핑된 작업물을 가압할 수 있으므로 스탬핑된 작업물의 평탄도가 더 좋아집니다.
몰드베이스 선택
복합 금형의 정밀도가 높기 때문에 금형 베이스도 더 정확하게 선택해야 합니다. 볼형 몰드베이스는 슬라이드형 몰드베이스에 비해 정밀도가 높고 수명이 긴 장점이 있어 볼형이 많이 사용됩니다.
몰드베이스의 몰드 시트는 일반 주철을 대체하여 강판으로 만드는 경우가 많습니다.
고정밀도가 요구되는 복잡한 복합 다이의 경우 구형 플로팅 다이 생크를 사용하여 스탬핑 장비 또는 다이 장착 오류의 부작용을 줄일 수 있습니다. 플로팅 생크를 사용할 경우 가이드 포스트가 가이드 부시에서 벗어날 수 없으며, 그렇지 않으면 심각한 기계 및 개인 사고가 발생할 수 있습니다.
