조회수: 0 작성자: 사이트 편집자 게시 시간: 2026-02-10 출처: 대지
프로그레시브 다이 스탬핑은 다양한 산업 분야에서 사용되는 금속 부품 제조에 중요한 공정입니다. 자동차 부품부터 가전제품까지, 이 효율성과 정밀성 기술은 대량의 복잡한 부품을 생산하는 데 없어서는 안 될 요소입니다. 이 기사에서는 프로그레시브 다이 스탬핑이 무엇인지, 어떻게 작동하는지, 장점은 무엇인지, 산업 분야는 무엇인지 살펴보겠습니다.
널리 사용되는 금속 가공 공정인 스탬핑에는 금형을 사용하여 금속을 성형하는 작업이 포함됩니다. 프로그레시브 다이 스탬핑은 단일 도구 설정으로 재료 스트립에 대해 여러 작업을 수행하는 스탬핑 유형입니다. 이 프로세스를 통해 제조업체는 대량의 복잡한 부품을 빠르고 정확하게 생산할 수 있습니다.
본질적으로 프로그레시브 다이 스탬핑에는 연속적인 재료 스트립에서 부품을 생성하기 위해 여러 스테이션이 있는 다이를 사용하는 작업이 포함됩니다. 각 스테이션은 특정 작업을 수행하여 다이를 통과할 때마다 최종 부품을 점차적으로 형성합니다.
프로그레시브 다이 스탬핑은 여러 작업을 순차적으로 수행하는 다이를 통해 금속 코일을 공급하는 연속 금속 가공 공정입니다. 다이의 각 스테이션은 재료 절단, 굽힘 또는 성형과 같은 특정 작업을 수행하며, 전체 다이 시퀀스를 통과한 후 부품이 완전히 형성됩니다.
프로그레시브 다이 스탬핑이 어떻게 작동하는지 이해하려면 프로세스에 관련된 구성 요소와 재료가 다이를 통해 이동하는 방식을 아는 것이 중요합니다.

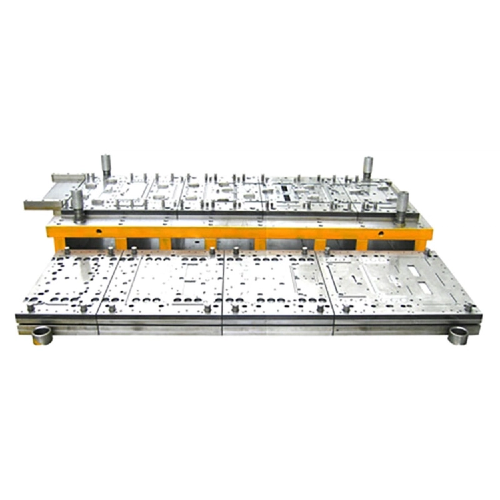

다이(Die) : 다이는 각각 특정 작업을 수행하는 여러 스테이션으로 구성됩니다. 재료는 각 스테이션을 순차적으로 통과하며 마지막 스테이션에서 최종 부품이 생성됩니다.
펀치 : 펀치는 재료를 절단하거나 성형하는 등의 작업을 수행하는 데 사용됩니다. 이는 다이와 함께 작동하여 재료를 형성합니다.
재질 : 일반적으로 프로그레시브 다이 스탬핑에서는 금속 코일이 재질로 사용됩니다. 재료는 코일에서 다이로 공급되며, 스테이션을 통해 이동하면서 작업이 수행됩니다.
프레스 : 스탬핑 프레스는 재료에 대한 작업을 수행하는 데 필요한 힘을 제공하는 데 사용됩니다. 이는 각 작업이 정확하고 일관성 있게 수행되도록 보장합니다.
재료는 각 스테이션에 재료를 정확하게 배치하는 피더 시스템에 의해 다이에 공급됩니다. 재료가 다이를 통해 이동함에 따라 다양한 작업이 다이에서 수행됩니다. 이러한 작업에는 다음이 포함될 수 있습니다.
절단 : 여분의 재료를 제거하고 기본 모양을 형성합니다.
굽힘(Bending) : 재료를 원하는 형태로 만드는 것.
성형 : 재료에 최종 모양과 특징을 부여하는 것입니다.
이러한 각 단계는 서로 다른 단계에서 수행되므로 부품 생성 시 높은 효율성과 정밀도가 가능합니다.
프로그레시브 다이 스탬핑의 주요 특징 중 하나는 단일 다이 내에서 여러 작업을 결합한다는 것입니다. 다이는 절단과 같은 가장 간단한 작업부터 시작하여 성형 및 성형과 같은 가장 복잡한 작업까지 연속적인 단계에서 재료에 대한 일련의 작업을 수행하도록 설계되었습니다.
하나의 다이에서 여러 작업이 수행되므로 전체 프로세스가 매우 효율적입니다. 프로그레시브 다이 스탬핑은 각 작업마다 별도의 다이가 필요하지 않으므로 기존 스탬핑 방법과 관련된 설정 시간과 비용이 줄어듭니다. 또한 공정의 고속 특성으로 인해 제조업체는 단시간에 대량의 부품을 생산할 수 있습니다.
프로세스는 고도로 자동화되어 수동 개입의 필요성을 줄이고 각 부품의 일관성과 정확성을 높입니다. 프로그레시브 다이 스탬핑 기계는 최종 부품에 필요한 정확한 치수와 기능을 유지하면서 대량 생산을 처리하도록 설계되었습니다.
이 섹션에서는 프로그레시브 다이 스탬핑 공정의 단계를 더 자세히 분석하겠습니다.
프로세스는 다음과 같이 시작됩니다. 피더에 적재되는 금속 코일 . 피더 시스템은 각 작업마다 재료가 올바르게 배치되도록 보장합니다. 각 스테이션이 서로 다른 작업을 수행하는 다이를 통해 금속 스트립을 공급합니다.
재료가 다이를 통해 이동하면서 다양한 스테이션을 통과합니다. 발생하는 작업에 대한 분석은 다음과 같습니다.
스테이션 1: 절단 - 첫 번째 스테이션은 여분의 재료를 절단하거나 부품의 기본 윤곽을 형성하는 데 사용될 수 있습니다.
작업장 2: 펀칭 또는 피어싱 - 이후 단계를 위한 개구부를 만들기 위해 재료에 구멍을 뚫을 수 있습니다.
작업장 3: 굽힘 - 재료를 원하는 모양으로 굽힙니다.
스테이션 4: 성형 - 부품의 최종 형상 성형과 같은 고급 작업이 완료됩니다.
최종 스테이션: 부품 배출 - 모든 작업이 완료된 후 최종 부품이 다이에서 배출됩니다.
스탬핑 프레스는 재료에 대한 작업을 수행하는 데 필요한 힘을 제공합니다. 이 힘은 각 부품이 정밀하고 일관성 있게 생산되도록 세심하게 제어됩니다. 프레스는 또한 재료 공급 속도와 스탬핑 작업을 제어하여 고품질 생산을 유지합니다.
프로그레시브 다이 스탬핑은 기존 스탬핑 공정에 비해 여러 가지 장점을 제공하므로 대량 생산이 필요한 산업에서 널리 사용됩니다.
단일 금형에서 여러 작업이 수행되므로 생산 속도는 기존 방법에 비해 훨씬 빠릅니다. 또한 프로세스를 자동화하면 수동 작업에 소요되는 시간이 줄어들어 효율성이 더욱 향상됩니다.
프로그레시브 다이의 초기 설정에는 비용이 많이 들 수 있지만, 고속 생산 능력으로 인해 시간이 지남에 따라 프로세스가 비용 효율적이 됩니다. 최소한의 인건비로 대량의 부품을 생산할 수 있는 능력 덕분에 프로그레시브 다이 스탬핑은 대량 생산을 위한 비용 효율적인 옵션이 됩니다.
프로그레시브 다이 스탬핑을 통해 생산된 모든 부품은 엄격한 공차와 일관된 치수로 동일한 고품질을 보장합니다. 이러한 정밀도는 부품이 완벽하게 결합되어야 하거나 엄격한 품질 표준을 충족해야 하는 산업에서 특히 중요합니다.
프로그레시브 다이 스탬핑 공정은 매우 효율적이기 때문에 재료 낭비가 최소화됩니다. 재료는 연속 스트립으로 다이를 통해 공급되며 공정은 스크랩을 최소화하도록 설계되었습니다. 이를 통해 재료비와 생산이 환경에 미치는 영향을 모두 줄일 수 있습니다.
프로그레시브 다이 스탬핑은 다양한 산업 분야에서 다양한 부품과 부품을 생산하는 데 사용됩니다. 복잡한 고정밀 부품을 고속으로 생산할 수 있는 능력 덕분에 자동차, 전자 제품, 소비자 제품과 같은 분야의 응용 분야에 이상적입니다.
산업 |
응용 |
자동차 |
본체 패널, 브래킷, 클립, 커넥터 |
전자제품 |
배터리 구성 요소, 커넥터, 프레임, 방열판 |
소비재 |
가전제품, 하드웨어, 도구 및 부속품 |
항공우주 |
항공기 부품, 패스너, 구조 요소 |
이러한 산업에서는 대량 생산 시 비용 효율성을 유지하면서 엄격한 품질 표준을 충족하는 부품을 생산하기 위해 프로그레시브 다이 스탬핑을 사용합니다.
결론적으로 프로그레시브 다이 스탬핑은 매우 효율적이고 정밀한 제조 방법으로 복잡한 부품을 대량 생산하는 데 이상적입니다. 다단계 프로세스를 통해 제조업체는 속도와 정확성을 모두 달성할 수 있으므로 광범위한 산업 분야에서 적합한 솔루션이 됩니다. 생산 시간 단축, 비용 효율성, 높은 정밀도 등 프로그레시브 다이 스탬핑의 주요 이점은 현대 제조 공정에 없어서는 안 될 요소입니다.
Zhejiang Jinaolan Machine Tool Co., Ltd.에서는 고객의 다양한 요구 사항을 충족하는 고급 프로그레시브 다이 스탬핑 솔루션을 전문적으로 제공합니다. 생산 공정을 간소화하거나 부품의 최고 품질을 보장하려는 경우 당사의 전문 지식이 귀하의 비즈니스 목표를 지원할 수 있습니다. 자세한 내용을 알아보고 당사의 혁신적인 제품과 서비스가 귀하의 제조 역량을 어떻게 향상시킬 수 있는지 알아보려면 당사에 문의하시기 바랍니다.
1. 프로그레시브 다이 스탬핑과 기존 스탬핑의 차이점은 무엇입니까?
프로그레시브 다이 스탬핑에는 단일 다이 내에서 여러 작업 단계가 포함되므로 하나의 연속 프로세스에서 더 복잡한 부품을 생성할 수 있습니다. 전통적인 스탬핑에는 일반적으로 각 작업마다 별도의 다이가 필요하므로 더 많은 시간과 노력이 필요합니다.
2. 프로그레시브 다이 스탬핑은 모든 재료에 사용할 수 있나요?
프로그레시브 다이 스탬핑은 금속 재료, 특히 강철, 알루미늄 및 구리 합금에 가장 적합하지만 부품 요구 사항에 따라 올바른 재료를 선택하는 것이 중요합니다. 재료는 스탬핑 공정을 견딜 수 있을 만큼 충분한 강도와 연성을 가져야 합니다.
3. 새 부품에 대한 프로그레시브 다이를 설정하는 데 얼마나 걸리나요?
프로그레시브 다이의 설정 시간은 부품의 복잡성과 관련된 작업 수에 따라 달라집니다. 일반적으로 더 복잡한 부품에는 더 긴 설정 시간이 필요하지만 프로그레시브 다이 스탬핑은 설정이 완료되면 상당한 속도 이점을 제공합니다.
4. 프로그레시브 다이 스탬핑은 소규모 생산에 적합합니까?
프로그레시브 다이 스탬핑은 설정 시간과 다이 비용이 높을 수 있으므로 대량 생산에 가장 적합합니다. 소규모 작업의 경우 제조업체는 단일 단계 스탬핑 또는 기타 정밀 제조 기술과 같은 대체 방법을 고려할 수 있습니다.
