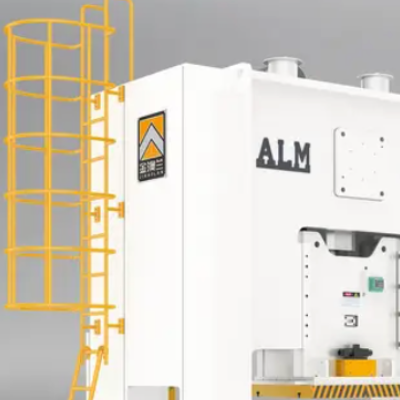

H フレーム パワー プレス システムは 現代の製造において重要な役割を果たしていますが、適切なフレーム設計を選択することは必ずしも簡単ではありません。多くのバイヤーは、構造、トン数、精度、作業スペースのニーズが実際の生産結果にどのように影響するかを完全に理解せずに、H フレーム プレスと C フレーム プレスを比較します。このガイドでは、主な違いを明確かつ実践的な方法で説明します。当社は、不必要な複雑さを伴うことなく、お客様の材料、フロア レイアウト、安全性のニーズ、長期的な生産目標に適合する印刷機を決定するお手伝いをします。
油圧プレス機は、制御された圧縮力を材料に加えるように設計された産業用機械です。油圧流体の圧力を使用して部品を成形、形成、プレス、曲げ、または組み立てます。力がスムーズで一貫性があり、高度に制御できるため、メーカーはこれに信頼を寄せています。簡単に言えば、原材料を正確かつ効率的に使用可能なコンポーネントに変えるのに役立ちます。
油圧プレスはパスカルの法則に基づいて動作します。
アイデアは次のとおりです。
閉じ込められた流体にかかる圧力は全方向に均一に広がります。
小さな力でも、はるかに大きな力を生み出すことができます。
このシステムは、制御を失うことなく入力力を増大させます。
実際には:
ポンプは作動油を加圧します。
オイルがピストンを押します。
ピストンはラムを下方に駆動します。
材料は金型または作業面に押し付けられます。
それは強力で、予測可能で、再現可能です。
油圧プレスは、さまざまな材料や力のレベルを処理するため、多くの業界で使用されています。
一般的なアプリケーションには次のものがあります。
自動車製造 – スタンピング、成形、組立
金属加工 – 曲げ、矯正、深絞り
電気および電子 – 部品プレス
航空宇宙 – 構造部品の精密成形
家電製品 – パネル成形と部品組み立て
一般的な製造 – メンテナンスおよびワークショップでの使用
小規模な作業場から自動化された生産ラインまで、簡単に拡張できます。
フレーム構造は単なる形状ではなく、荷重下でプレスがどのように動作するかを定義します。
フレーム設計は以下に影響します。
機械全体に力を分散
高圧運転時のたわみ
ラムとツーリング間の位置合わせ
オペレーターの安全と機械の安定性

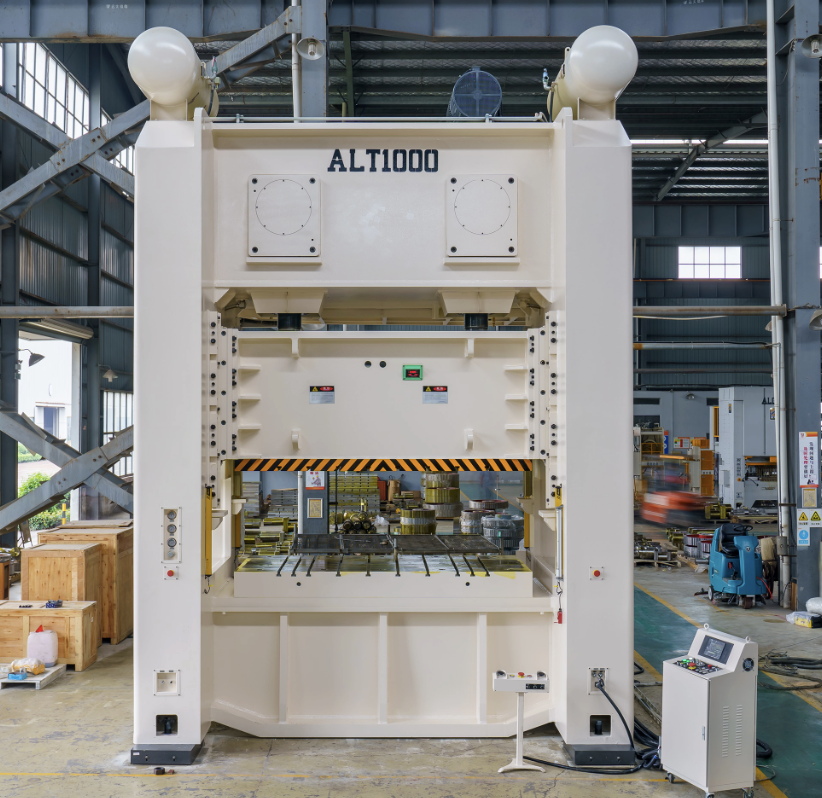

Cフレームプレスは 単柱オープンスロート構造を採用しています。クリアな視界と簡単なアクセスを提供しますが、フレームは負荷がかかると曲がる可能性があります。 H フレーム プレスは 2 コラムまたは 4 ポスト構造に依存しています。力を均等に分散し、フレームを安定させます。この違いは安全性と精度にとって重要です。荷重が増加すると、H フレームは整列したままになりますが、C フレームはわずかにねじれる場合があります。
C フレーム プレスは通常、軽作業用に選択されます。パンチング、小型スタンピング、成形などの低トン数のタスクを処理します。 H フレーム プレスは、過酷な作業向けに構築されています。はるかに高いトン数と連続生産をサポートします。プロセスで高負荷時に一貫した力が必要な場合は、これらを選択する方が安全です。多くの場合、トン数要件が他の機能よりも先にフレームを決定します。
フレームの剛性は精度に直接影響します。 C フレーム プレスでは、トン数が増加するとたわみが発生する可能性があります。このたわみは部品の公差や工具寿命に影響を与える可能性があります。 H フレーム プレスは対称構造により曲げに耐えます。荷重がかかっても位置合わせを維持し、部品の一貫性を維持します。公差が厳しい場合、剛性が大きな利点となります。
C フレーム プレスでは 3 面からのアクセスが可能です。オペレーターは、迅速なロード、アンロード、金型交換を好んでいます。小規模なバッチ作業でのセットアップを高速化します。 H フレーム プレスは通常、前面アクセスのみを提供します。より閉鎖的に感じられますが、自動化の方が適しています。力よりも人間工学が重要な場合、C フレームが勝つことがよくあります。
Cフレームプレスはコンパクトな作業場に適合します。床面積が少なくなり、基礎が軽くなります。インストールは簡単です。 H フレーム プレスには、より広いスペースとより強力な基礎が必要です。大規模な生産フロアや固定レイアウトに適しています。早めにスペースを計画すると、後でコストのかかる変更を回避できます。
C フレーム プレスは通常、初期費用が安くなります。構造がシンプルなため、メンテナンスの負担が軽減されます。 Hフレームプレスは初期投資が高くなります。運用コストは増加する可能性がありますが、パフォーマンスは向上します。選択は予算だけでなく、ワークロードによって決まります。
| ファクター | C フレーム プレス | H フレーム プレス |
|---|---|---|
| フレームデザイン | 単一列 | 複柱・四柱 |
| 一般的なトン数 | 低から中程度 | 中程度から非常に高い |
| たわみリスク | 負荷がかかると高くなります | 最小限 |
| アクセス | 三面 | フロントアクセス |
| スペースの必要性 | コンパクト | より大きな設置面積 |
| コスト重視 | 前下がり | より高いパフォーマンス |
最初のステップは、プロセスにどれくらいの力が必要かを理解することです。通常、押圧力は材料の種類、厚さ、接触面積に基づいて推定されます。複雑な状態が長く続くことはありません。ほとんどのサプライヤーは、選定時に計算を確認します。
C フレーム プレスは、軽トンから中トン数に適しています。定格制限内で確実に動作します。容量を超えて押し込むと、問題が現れ始めます。フレームのたわみが大きくなります。工具寿命が低下します。安全マージンが縮小します。
H フレーム プレスは、より高いトン数をより快適に処理します。バランスの取れた構造により、力が均等に分散されます。重いプレスサイクルや繰り返しのプレスサイクルでもアライメントを安定に保ちます。
材料のサイズは印刷機の選択に大きな影響を与えます。小さな部品や薄い材料はCフレームプレスに適しています。簡単な積み込みとクリアな視界を提供します。セットアップは迅速に行えます。
大きなワークや厚いワークではイメージが変わります。 H フレーム プレスは、幅広のダイと背の高いツーリング スタックをサポートします。また、不均一な荷重に対する耐性も優れています。工具の重量が増加すると、アクセスよりも剛性が重要になります。
利用可能な床面積により、オプションが早期に制限されることがよくあります。 Cフレームプレスはコンパクトなワークショップに最適です。すぐに設置でき、特別な基礎がほとんど必要ありません。後で移動するのも簡単です。
H フレーム プレスにはより多くのスペースが必要です。また、より強力な床と固定された位置も必要です。その代わりに、構造化されたレイアウトと予測可能なワークフローをサポートします。多くの場合、マテリアル パスを短くすると、速度のアップグレードよりも効率が向上します。
通常、生産量が少ない場合は C フレーム プレスが好まれます。マニュアル操作も自然な操作感です。調整は迅速に行われます。オペレーターはプロセスの近くに留まります。

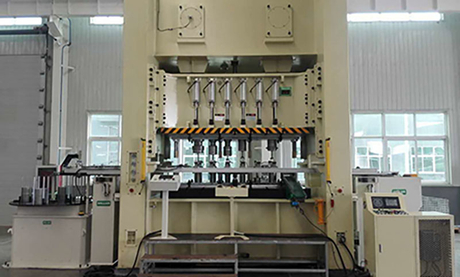

大量生産は H フレーム プレスに偏っています。自動化ラインに簡単に統合できます。コンベア、フィーダー、ロボットがフレームの周囲に適切に配置されます。稼働時間が重要な場合は、自動化対応の設計によりシフトごとの労力を節約できます。
安全性はフレーム設計から始まります。 C フレーム プレスは、負荷が制御されていれば安全です。制限を超えると、リスクが急速に高まります。
H フレーム プレスにより、より高い構造安定性が得られます。たわみや予期せぬ動きを軽減します。多くの業界でもコンプライアンス認証が必要です。 ISO、CE、または地域の安全基準を満たす印刷機を探してください。
| 選択要素 | C フレーム プレス | H フレーム プレス |
|---|---|---|
| 一般的なトン数範囲 | 低から中程度 | 中程度から非常に高い |
| パーツサイズのサポート | 小規模から中規模 | 中～大 |
| 必要な床面積 | コンパクト | より大きな設置面積 |
| 自動化機能 | 限定 | 強い |
| 安全マージン | 負荷に敏感 | 高剛性 |
どちらのプレスも基本的な定期的なケアが必要です。私たちは作動油、シール、ホース、フィルターを頻繁にチェックします。きれいなオイルが圧力を安定させます。潤滑によりスライドとピンの摩耗が軽減されます。
Cフレームプレスはメンテナンスが容易だと感じます。構造部品が少なくなります。 Hフレームプレスの場合は少し時間がかかります。余分なカラムとガイドは検査が必要です。それでも、ルーチンは一度設定すればシンプルなままです。
Cフレームプレスは、開いた喉の周りにストレスを集中させます。時間が経つと曲がる可能性があります。調整の問題が最初に現れます。工具の磨耗が早くなります。
H フレーム プレスは力を両側に分散します。ストレスのバランスが保たれます。コラム、ブッシュ、ガイドレールに摩耗が見られます。中心から外れた荷重をより適切に処理します。
C フレーム プレスは、軽い作業負荷でも長持ちします。低サイクルのジョブに適しています。頻繁に使用すると耐用年数が急速に短くなります。
H フレーム プレスは、高トン数の連続作業に適しています。彼らは長時間のシフトをうまく処理します。適切なメンテナンスを行うことで、厳しい生産環境下でも寿命が延びます。
A: C フレーム プレスの方が効果的です。使用する床面積が少なくなり、部品に簡単にアクセスできます。
A：そうではありません。軽荷重から中荷重に適しています。重労働ではフレームがたわむ危険があります。
A: 多くの場合、そうです。その剛性構造は、高いトン数でのアライメントを制御します。
A: Cフレームプレスです。コンポーネントが少なく、検査が簡単です。
A: 材料の厚さ、ダイサイズ、安全マージンを一致させます。最大容量での実行は避けてください。
H フレーム プレスと C フレーム プレスのどちらを選択するかは、何を生産するかだけでなく、作業方法によって決まります。軽作業、迅速なセットアップ、限られたスペースでは、多くの場合、C フレーム設計が好まれます。重荷重、厳しい公差、自動化対応ラインは通常、H フレーム ソリューションを指します。適切に適合させると、一貫性が向上し、工具が保護され、長期的なコストが削減されます。
で Zhejiang Jinaolan Machine Tool Co., Ltd. は、世界中のさまざまな業界向けに信頼性の高い油圧およびパワープレスのソリューションを設計および製造しています。次の印刷機への投資を計画している場合、当社のエンジニアリング チームは、お客様のトン数、レイアウト、生産目標に適合するソリューションを自信を持って効率的に選択またはカスタマイズできるようお手伝いします。
